Установка поверка счётчиков воды

Шаровый кран полнопроходной Ду15 или Ду20 (Valtec, Giacomini, Bugatti). Устанавливается до фильтра и водомера — для перекрытия подачи при замене или поверке. Материал: латунь DZR или нержавеющая сталь. Монтаж строго по стрелке направления потока на корпусе.

Косой или прямой сетчатый фильтр с ячейкой 100–500 мкм (Honeywell FF06, Watts FPT, Valtec VT.192). Обязателен перед счётчиком — защищает крыльчатку от механических частиц и шлама, увеличивает ресурс прибора. Стакан фильтра ориентируется строго вниз для самоочистки.

Крыльчатые одноструйные (Ду15–20, Qn 1,5–2,5 м³/ч) или многоструйные (Ду15–50, Qn 1,5–15 м³/ч). Производители: Zenner (Германия), Elster (Великобритания), Apator (Польша), Бетар (Россия), Пульс (Россия). Класс точности: B (EN 14154-1), погрешность ±2% в диапазоне Q1–Q4. Температурный класс: T30 (ХВС) или T90 (ГВС). Только приборы из реестра СИ Росстандарта.

Пружинный обратный клапан Ду15–20 (Watts RK, Valtec VT.161, Giacomini R60) монтируется после счётчика. Препятствует обратному потоку — защищает от «прокрутки» водомера в минус и от загрязнения сети ГВС. Обязателен по требованиям большинства УК и водоканалов; включён в типовые схемы узлов учёта.

Второй шаровый кран — для перекрытия потребителей при проведении работ на внутренней разводке без демонтажа узла учёта. Устанавливается после обратного клапана. Обязателен по схемам большинства управляющих компаний.

Импульсный выход (1 имп = 1 л или 10 л) для передачи данных в систему АСКУЭ. Радиомодули NB-IoT, LoRaWAN или M-Bus (Zenner, Bmeters, Itron) обеспечивают дистанционную передачу показаний в УК без ручного снятия. Актуально для новых ЖК с автоматизированным учётом ресурсов.

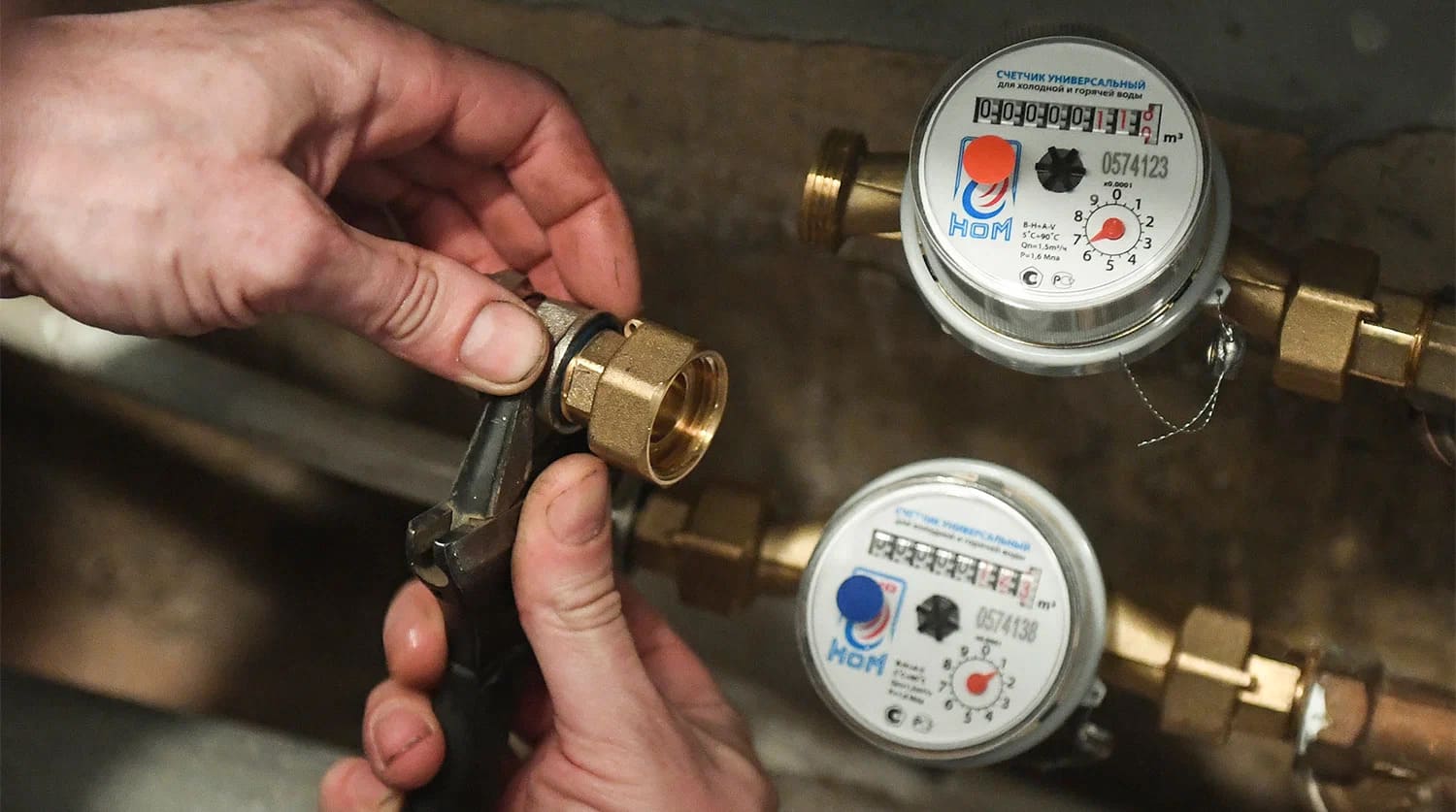

Счётчик устанавливается на вводе в квартиру или дом — до первого водоразборного устройства. Место монтажа согласовывается с УК или водоканалом. Прибор учёта ХВС монтируется горизонтально (или вертикально — при наличии в паспорте), счётчик ГВС — только горизонтально (перегрев вертикального положения деформирует пластиковые элементы крыльчатки). Прямые участки трубы до водомера — не менее 5 Ду, после — не менее 3 Ду.

Перекрытие общего стоякового вентиля — только сантехником УК или представителем водоканала. В МКД самостоятельное перекрытие стояка запрещено (затрагивает соседей). Время перекрытия согласовывается с диспетчерской службой. После перекрытия — слив остатков воды через смеситель до прекращения тока.

Старый счётчик или временная перемычка вырезаются. Трубы зачищаются от ржавчины и старой резьбы — нарезается новая резьба (плашка Ду15/Ду20). Полипропиленовые и металлопластиковые подводки обрезаются и готовятся под новый узел. Длина монтажного пространства для типового узла учёта Ду15 — 230–320 мм.

Последовательность сборки: кран → фильтр → счётчик → обратный клапан → кран. Резьбовые соединения уплотняются нитью Tangit Uni-Lock + паста Unipak или льном с пастой Multipak (для ГВС — только термостойкие материалы, выдерживающие +90°C). Штуцеры счётчика затягиваются моментом 25–30 Н·м — превышение усилия деформирует корпус водомера из полимера.

Стояк открывается медленно — резкое открытие создаёт гидравлический удар. Все резьбовые соединения осматриваются на влажность под давлением. Стрелка-указатель на корпусе счётчика должна совпадать с направлением потока воды. Обнаруженные капли устраняются подтяжкой (не более 1/4 оборота) или перемоткой резьбы.

Собственник подаёт заявку в УК или водоканал на опломбирование. Представитель организации проверяет правильность монтажа, снимает начальные показания, устанавливает пломбу и антимагнитную наклейку. Составляется акт ввода прибора в эксплуатацию. Данные о поверке вносятся в ФГИС «Аршин» — с этого момента показания принимаются к расчёту.

Специалист уточняет: диаметр подводки (Ду15 или Ду20), тип воды (ХВС/ГВС), текущие показания и дату последней поверки по паспорту счётчика. Проверяется наличие прибора в реестре СИ Росстандарта.

Подаётся заявка в диспетчерскую УК или управляющую организацию на перекрытие стояка. Согласовывается дата и временное окно (как правило, 30–60 минут). В частном доме — перекрытие собственного ввода без согласований.

Демонтаж старого прибора или перемычки, сборка нового узла: кран — фильтр — счётчик — обратный клапан — кран. Проверка герметичности под давлением. Фиксация начальных показаний (фото). Типовое время работ — 30–60 минут.

Собственник уведомляет УК об установке прибора и подаёт заявку на опломбирование. УК обязана явиться в течение 30 дней (ПП РФ № 354, п. 81). При неявке — прибор считается введённым в эксплуатацию автоматически, показания принимаются к расчёту.

Собственник получает акт ввода прибора в эксплуатацию с номером пломбы и начальными показаниями. Запись о поверке проверяется на сайте ФГИС «Аршин» по серийному номеру счётчика. Следующая дата поверки ставится в личный календарь: ХВС +6 лет, ГВС +4 года.

3 критические ошибки при установке и поверке счётчиков воды

С 24 сентября 2020 года (ФЗ № 496-ФЗ) результаты поверки действительны только при наличии записи в ФГИС «Аршин». Многочисленные организации предлагают «поверку на дому» за 500–800 ₽ с выдачей бумажного свидетельства без внесения в реестр. УК и водоканал такие свидетельства не принимают — собственник вынужден повторно платить за легитимную поверку или менять прибор. Перед заказом услуги проверяйте аккредитацию организации на сайте Росаккредитации (fsa.gov.ru).

Водопроводная вода в российских сетях содержит механические частицы (окалина, песок, ржавчина) размером до 2–5 мм. Попадание в крыльчатку водомера приводит к заклиниванию или ускоренному износу уплотнений — прибор начинает врать в большую сторону. Типичный ресурс незащищённого счётчика Бетар СХВ в сети с некачественной водой — 2–3 года вместо 6 лет. Фильтр Honeywell FF06 или Watts FPT обходится 400–800 ₽ и окупается за первый же год.

Большинство крыльчатых счётчиков горячей воды (T90) допускают только горизонтальный монтаж: корпус из полиамида деформируется при нагреве в вертикальном положении, ось крыльчатки смещается — прибор начинает занижать показания. Условие монтажа прямо указано в паспорте: «горизонтально, циферблатом вверх». Монтаж «циферблатом вниз» вообще запрещён — подшипник крыльчатки не рассчитан на обратную нагрузку.
