Несущая жесткая сварная или сборно-разборная оболочка. Изготавливается из листовой стали с порошковым антикоррозийным покрытием. Внутри комплектуется оцинкованной монтажной панелью толщиной 1.5–2 мм, на которую монтируются DIN-рейки, перфорированные кабельные каналы и заземляющие шины PE/GND.

«Мозг» шкафа управления. Обрабатывает дискретные и аналоговые сигналы от полевых датчиков (давления, температуры, уровня), выполняет алгоритмы логического управления и передает команды на исполнительные реле и пускатели. Поддерживает протоколы Modbus TCP/RTU, Profibus для интеграции в SCADA-системы.

Силовой блок, изменяющий частоту питающего тока электродвигателя. Устраняет пусковые токи (которые могут превышать номинальные в 5–7 раза), обеспечивает плавный разгон и торможение насосов/вентиляторов, защищает от гидроударов и экономит до 30-50% электроэнергии.

Вводные автоматические выключатели, мотор-автоматы с регулировкой теплового расцепителя, магнитные контакторы (пускатели) и промежуточные реле. Служат для механической коммутации силовых цепей и мгновенного обесточивания узлов при аварийных перегрузках.

Набор специализированных винтовых или пружинных клемм (например, Wago, Phoenix Contact). Разделяют внутренний внутренний монтаж шкафа и внешние кабельные линии, идущие наружу к оборудованию. Позволяют безопасно проводить диагностику и замеры потенциалов.

Светосигнальная арматура (лампы «Сеть», «Работа», «Авария»), переключатели режимов («Ручной / Автомат»), кнопки старта/останова и текстовые или графические сенсорные панели оператора. Позволяют контролировать состояние системы без открытия двери шкафа, находящейся под напряжением.

Проверяются строительные условия помещения (вентиляция, влажность, отсутствие протечек). Размечаются оси установки шкафа. Согласно ПУЭ, проходы перед щитами должны быть не менее 0.8 м для навесных и 1.0 м для напольных шкафов при полностью открытых дверях. Пробиваются или подготавливаются кабельные каналы, лотки и кабельные приямки.

Навесные шкафы фиксируются к стене анкерами диаметром не менее 8–10 мм через штатные проушины с проверкой строительным уровнем во всех плоскостях. Напольные секции монтируются на предварительно сваренный и выставленный по уровню цоколь (основание из стального швеллера), прикручиваются болтами и при необходимости стягиваются в линейку.

Внешние силовые и сигнальные кабели заводятся внутрь шкафа через съемные кабельные фланцы в нижней или верхней плите. Для соблюдения класса защиты IP обязательно используются герметичные кабельные вводы (сальники MG/PG) соответствующего диаметра. Оболочки кабелей зачищаются, оставляя внутри шкафа технологический запас проводников длиной 30–50 см.

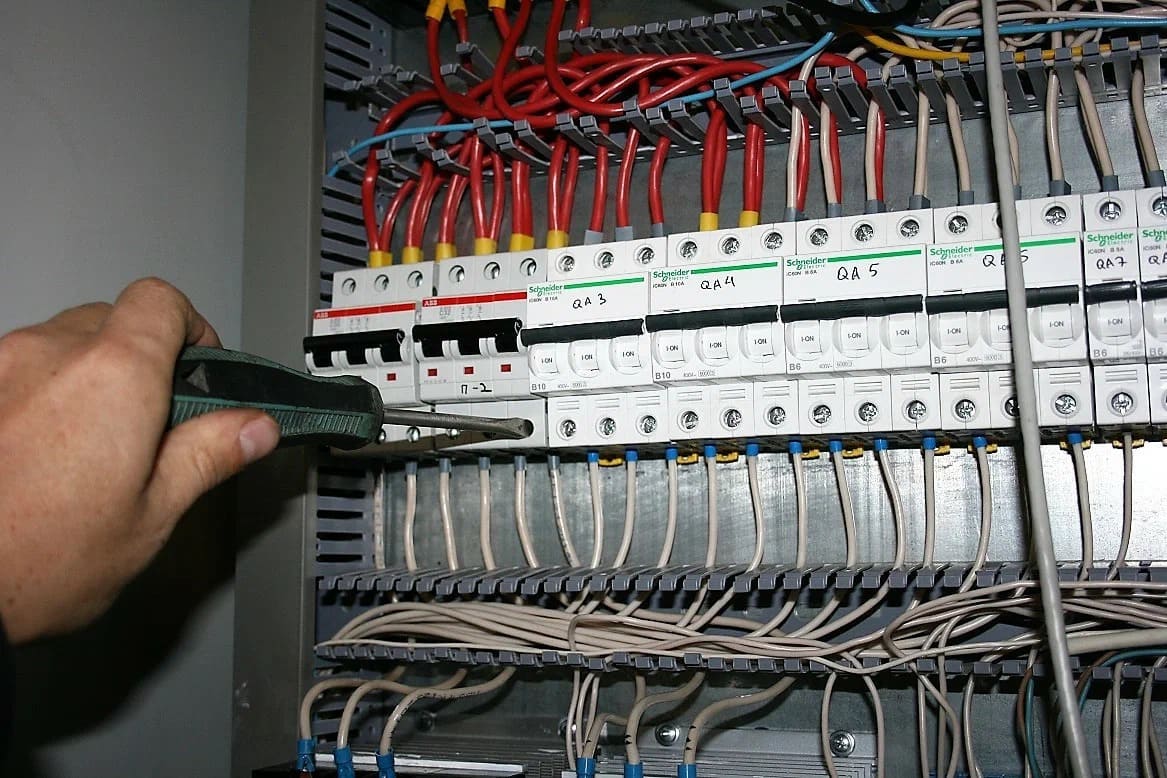

Многопроволочные гибкие жилы проводов зачищаются стриппером и обязательно обжимаются втулочными наконечниками НШВИ (или НШВ) с помощью пресс-клещей. Жилы расключаются строго по исполнительной электрической схеме в клеммные колодки. Каждая жила маркируется принтованными ПВХ-трубками или кабельными маркерами в соответствии с обозначениями на схеме.

Выполняется заземление корпуса. Дверь шкафа и съемные монтажные панели соединяются с основной шиной заземления PE гибким медным плетеным поводком (шиной заземления). К шине PE жестко подключаются все экраны контрольных кабелей датчиков и заземляющие жилы питающих кабелей электромоторов.

Динамометрической отверткой проверяется момент затяжки всех винтовых клемм и контактов автоматов (для исключения нагрева). Мегомметром измеряется сопротивление изоляции силовых цепей. Напряжение подается только на цепи управления (24В / 220В) при отключенных силовых автоматах. Проверяется прохождение сигналов с датчиков, логика работы ПЛК и реакция промежуточных реле.

Включаются силовые автоматы. В преобразователи частоты заносятся паспортные параметры электродвигателей (ток, мощность, обороты). Проверяется направление вращения валов оборудования. Система тестируется во всех режимах («Ручной», «Автоматический», «Тест»). Составляется Протокол испытаний, шкаф маркируется знаками электробезопасности, на внутреннюю сторону двери крепится окончательная исполнительная схема.

Изучаем параметры нагрузок (мощность двигателей, типы датчиков) и условия эксплуатации. Совместно с заказчиком составляем или корректируем техническое задание (ТЗ), определяем требуемый уровень автоматизации и бренд комплектующих.

Инженеры-проектировщики в САПР (EPLAN / AutoCAD) создают схемы электрические принципиальные, схемы компоновки монтажной панели и спецификации. Рассчитывается тепловыделение внутри шкафа для подбора систем принудительной вентиляции.

На нашем сборочном производстве выполняется слесарная подготовка корпусов, монтаж DIN-реек, ошиновка силовых цепей медными шинами и трассировка цепей управления. Наносится лазерная или термотрансферная маркировка элементов и проводников.

Собранный шкаф подключается к испытательному стенду. Отдел технического контроля проверяет правильность соединений, проводит тесты диэлектрической прочности изоляции. Инженер-программист загружает базовое программное обеспечение в ПЛК.

Доставляем шкаф на объект. Монтажная бригада устанавливает щит на проектное место (стена / цоколь). Заводим внешние кабели от датчиков, исполнительных механизмов и силового ввода, опрессовываем наконечниками и расключаем на клеммники ШУ.

Проводим комплексное опробование всей автоматики в реальных рабочих режимах. Выполняем точную настройку пид-регуляторов частотных преобразователей, калибровку датчиков. Подписываем Акт ввода в эксплуатацию, передаем полный комплект исполнительной документации.

3 критические ошибки при монтаже шкафов управления

В чем опасность: При пуске и работе мощных электродвигателей (особенно через частотные преобразователи) в силовых кабелях возникают мощные высокочастотные электромагнитные поля. Если сигнальные провода датчиков (4-20 мА, 0-10 В) лежат рядом, на них наводятся сильные помехи. Контроллер начинает получать ложные данные, что приводит к хаотичным ложным сработкам аварийных режимов и сбоям в алгоритме ПЛК.
✔️ Как правильно: Прокладывать силовые и слаботочные линии в раздельных лотках или разделять их внутри одного лотка сплошной металлической перегородкой. Для датчиков применять только экранированный кабель (МКЭШ, КВВГэ), заземляя экран строго в одной точке на шину заземления в шкафу.

В чем опасность: Медь обладает свойством «текучести» под давлением винта, а постоянные микровибрации от работающих пускателей и внешнего оборудования постепенно ослабляют зажим кабеля в клемме. В месте плохого контакта резко возрастает переходное сопротивление. Клемма начинает сильно нагреваться, что ведет к оплавлению пластикового корпуса, короткому замыканию и возникновению локального пожара внутри шкафа.
✔️ Как правильно: Все винтовые зажимы на этапе монтажа должны затягиваться с нормированным усилием динамометрической отверткой. Перед сдачей в эксплуатацию и далее минимум раз в год необходимо проводить регламентную протяжку контактов либо использовать современные пружинные клеммы (WAGO/Phoenix), не требующие обслуживания.

В чем опасность: Силовые ключи преобразователей частоты (IGBT-модули) в процессе работы выделяют значительное количество тепла. Если смонтировать мощный частотник в глухой невентилируемый шкаф малого объема, воздух внутри щита за пару часов нагреется выше +50…+60°C. Электроника уйдет в ошибку по перегреву, а электролитические конденсаторы контроллеров высохнут в несколько раз быстрее нормативного срока, выведя блок из строя.
✔️ Как правильно: Делать тепловой расчет корпуса. При установке частотных преобразователей шкаф обязательно должен оснащаться приточно-вытяжной вентиляцией с выпускными жалюзи и сменными пылевыми фильтрами, а в ряде случаев — специализированным промышленным кондиционером для электрощитов.
