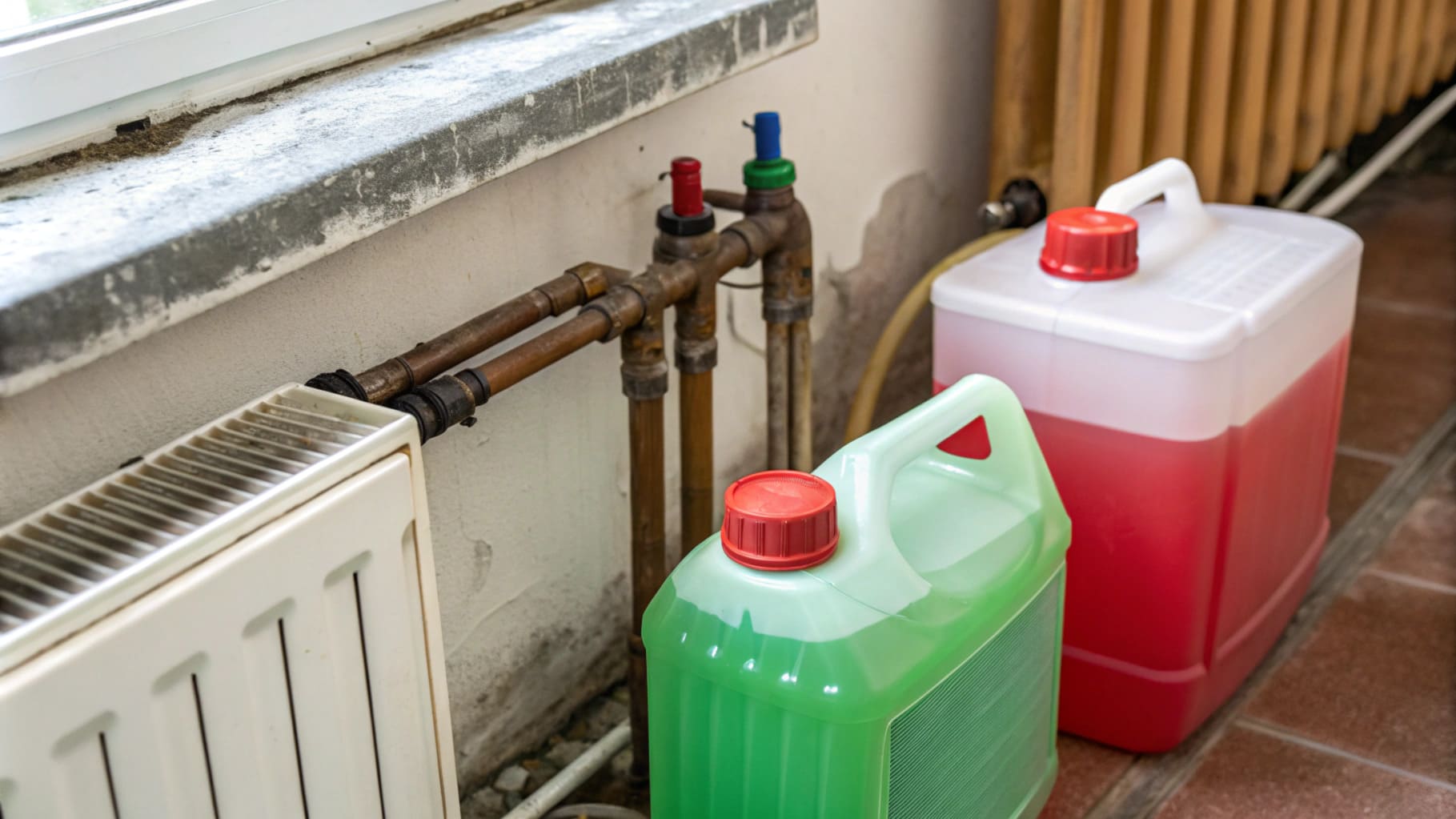

Заполнение системы отопления теплоносителем

Монтируется в нижней точке контура: запорный шаровой кран Ø1/2″–3/4″, обратный клапан (защита от слива в водопровод), манометр 0–6 бар, редуктор давления (для подключения к водопроводу). По СНиП 2.04.01-85* обратный клапан на линии подпитки обязателен при прямом подключении к питьевому водопроводу.

Ручной (Rems Pator, Valtec VTp) или электрический (Wester, REHAU) насос для систем без достаточного напора водопровода или с антифризом. Создаёт давление 0–10–25 бар (модели для опрессовки до 60 бар). Используется также для опрессовки контура сразу после заполнения.

Автоматические Caleffi 502, Honeywell AN — в верхних точках стояков, на коллекторах, у каждого радиатора (краны Маевского при отсутствии автоматики). Пропускная способность — до 50 л/ч воздуха. Без воздухоотводчика в верхней точке заполнение даёт «воздушный карман» и неполный прогрев прибора.

Мембранный закрытого типа (Reflex, Zilmet, Wester), объём — 8–12% от общего объёма теплоносителя в системе. Заводское давление воздушной камеры — 1,0–1,5 бар (проверяется до заполнения системы водой). Неверная предустановка — частая причина срабатывания предохранительного клапана при первом нагреве.

Вода питьевая по СанПиН 2.1.4.1074-01 с жёсткостью до 2,5 мг-экв/л (для котлов с медным теплообменником — до 1,0 мг-экв/л) либо готовый пропиленгликолевый антифриз (Cillit, Vaillant, Теплый дом) концентрации 25–50%. Этиленгликоль запрещён в бытовых системах с возможным контактом с питьевой водой (СанПиН 1.2.3685-21).

Манометр на котле (0–4 бар) и на узле подпитки (0–6 бар) для контроля статического и рабочего давления. Термометр на подаче и обратке. Группа безопасности котла (манометр + автоматический воздухоотводчик + предохранительный клапан 3 бар) — обязательна по правилам Ростехнадзора.

Контур должен быть опрессован и не иметь видимых течей. Все запорные краны на радиаторах и коллекторах — открыты. Краны Маевского и автоматические воздухоотводчики — в рабочем положении. Расширительный бак проверен на заводское давление воздуха (1,0–1,5 бар) манометром через ниппель.

Подключается гибкий шланг от водопровода (через редуктор давления и обратный клапан) либо насос-опрессовщик с ёмкостью теплоносителя или антифриза. Циркуляционный насос системы на этом этапе — выключен, чтобы воздух не попал в его проточную часть.

Заполнение ведётся медленно — скорость подъёма давления не более 0,1 бар/мин. Открываются краны Маевского и воздухоотводчики последовательно от нижних точек к верхним, от ближних к котлу к дальним стоякам. Каждый воздухоотводчик закрывается после появления сплошной струи воды без пузырей.

Давление доводится до значения статического столба системы +0,2–0,3 бар (для одноэтажного дома — 1,0–1,2 бар, для двухэтажного — 1,5–1,8 бар). После достижения целевого давления подача теплоносителя перекрывается краном на узле подпитки.

Насос включается на минимальной скорости, после 1–2 минут работы — повторный обход всех воздухоотводчиков и кранов Маевского, так как циркуляция сгоняет растворённый воздух в верхние точки. Процедуру повторяют 2–3 раза с интервалом 15–20 минут.

Котёл включается на минимальную мощность, температура подачи поднимается плавно от 40°C до рабочей. Тепловизором или рукой проверяется равномерность прогрева каждого радиатора по всей длине — холодные зоны указывают на остаточный воздух или незабалансированный контур.

Балансировочными вентилями выравнивается расход теплоносителя по контурам. Финальное рабочее давление фиксируется в журнале пуско-наладки. Узел подпитки переводится в положение «закрыто» (ручная подпитка) либо в автоматический режим (при наличии автоматического подпиточного клапана с редуктором).

Инженер проверяет результаты гидроиспытания (давление 1,5× рабочего, выдержка 30 минут без падения по СП 60.13330.2020), отсутствие течей в резьбовых и сварных соединениях. Сливается опрессовочная вода, если она технической чистоты не соответствует требованиям к теплоносителю.

Расчёт объёма системы по диаметрам и длинам труб, объёму радиаторов и расширительного бака. Подбор вида теплоносителя: вода с подготовкой или антифриз нужной концентрации с учётом климатической зоны и режима эксплуатации объекта.

Проверка предустановочного давления расширительного бака, исправности обратного клапана узла подпитки, работоспособности всех воздухоотводчиков и кранов Маевского. Подключение источника теплоносителя — водопровод или насос-опрессовщик с ёмкостью.

Постепенное заполнение контура с одновременным выпуском воздуха по схеме «от нижних точек к верхним, от близких к дальним». Контроль давления манометром, остановка подачи при достижении рабочего значения.

Запуск циркуляционного насоса на минимальной скорости, контрольный обход всех точек выпуска воздуха через 15–20 минут работы. Процедура повторяется до полного исчезновения пузырей и шумов в трубопроводах.

Плавный подъём температуры, проверка равномерности прогрева каждого прибора, балансировка контуров вентилями. Фиксация рабочего давления и температурного графика в акте пуско-наладки, инструктаж заказчика по подпитке системы.

3 критические ошибки при заполнении системы теплоносителем

Открытие крана подпитки на полный напор создаёт скорость потока более 1 м/с, при которой воздух не успевает выйти через воздухоотводчики и формирует устойчивые пробки в горизонтальных участках и верхних точках стояков. Дополнительно резкий перепад давления может сорвать прокладки в соединениях, прошедших опрессовку на пределе допуска. Скорость заполнения нужно ограничивать редуктором или степенью открытия крана до 0,3–0,5 м/с.

Часть воздуха при первичном заполнении остаётся растворённой в теплоносителе и выходит только после начала циркуляции под действием насоса и нагрева. Если ограничиться одним обходом воздухоотводчиков до запуска насоса, через 1–3 дня эксплуатации появляются «холодные» верхние секции радиаторов и характерное журчание в трубах. Обязательны 2–3 повторных обхода с интервалом 15–20 минут после первого пуска насоса.

Если воздушная камера мембранного бака предустановлена на заводское давление 1,5 бар, а статическое давление системы — 1,0 бар, бак фактически не работает до начала нагрева, и весь температурный расширение воды идёт на рост давления в контуре вплоть до срабатывания предохранительного клапана. Предустановку бака проверяют манометром через ниппель до заполнения системы и корректируют насосом для подкачки шин под статическое давление контура минус 0,2 бар.
