Прокладка трубопроводов

Сталь водогазопроводная ГОСТ 3262 (Ø15–150 мм, Pраб до 1,6 МПа, T до 175°C) — магистрали отопления и ГВС в котельных. Медь ГОСТ 617 (Ø10–54 мм, T до 250°C) — скрытая разводка в жилых помещениях. PP-R ГОСТ Р 52134 (Ø20–110 мм, T до 95°C) — внутренние сети ХВС и ГВС. PE-X/PE-RT (Ø16–32 мм) — тёплый пол и скрытая прокладка в гофре. Металлопластик ГОСТ Р 53630 — коллекторная разводка с возможностью изгиба без фитингов.

Муфты, угольники, тройники, переходники — из того же материала, что и труба, или из латуни. Для стали — резьбовые (ГОСТ 8965) или сварные. Для меди — капиллярные (пайка, ГОСТ Р 52922) или пресс-фитинги (Viega, Geberit). Для PP-R — сварные враструб (ГОСТ Р 52134, температура сварочного инструмента 260°C). Для металлопластика и PE-X — компрессионные или пресс-фитинги (Rehau, Uponor, Giacomini).

Неподвижные опоры (мёртвые точки) фиксируют трубу жёстко — воспринимают продольные усилия от теплового расширения. Скользящие опоры удерживают трубу от провисания, не препятствуя осевому смещению. Расстояние между опорами: сталь Ø20 — до 2,5 м, PP-R Ø25 — до 1,0 м, медь Ø22 — до 2,0 м (СП 40-102-2000 табл. 5.1). Материал кронштейнов — оцинкованная сталь или нержавейка для влажных зон.

Стальные трубы удлиняются на 1,2 мм на каждый метр при нагреве на 100°C. Компенсация — П-образными петлями (самокомпенсация трассы), сильфонными компенсаторами (Hansa Flex, Witzenmann) или угловыми поворотами трассы. PP-R расширяется в 10 раз сильнее стали — 5 мм/м при Δt=50°C, поэтому для PP-R компенсация обязательна на каждые 1,5–2 м открытой горизонтальной трассы.

Трубопроводы ГВС и отопления в неотапливаемых зонах изолируют вспененным полиэтиленом (Энергофлекс, K-Flex) или минеральной ватой в кашированной оболочке. Толщина изоляции — по СП 61.13330.2012 (актуализированная редакция СНиП 41-03-2003). Стальные трубы в грунте — в полиэтиленовой оболочке (ПЭ 100) или с нанесением эпоксидного праймера и ленточной изоляции по ГОСТ Р 51164.

Шаровые краны (полнопроходные, Ду15–50) — аварийное отключение участков. Балансировочные клапаны (Danfoss MSV-I, IMI Hydronic) — гидравлическая настройка. Термостатические клапаны (Oventrop, Danfoss RA-N) — поконтурное регулирование температуры. Обратные клапаны и грязевые фильтры (косые, Ду15–50) — обязательны на вводе каждого прибора по СП 60.13330.2020 п.6.4.2.

До начала монтажа разрабатывается аксонометрическая схема трубопроводов с указанием диаметров, уклонов, мест расположения неподвижных опор и компенсаторов. Для скрытой прокладки согласовывается расположение штроб с конструктивными элементами здания: несущие стены штробить горизонтально запрещено по СП 70.13330.2012. Для трубопроводов в грунте — геодезическая разбивка трассы и проверка на пересечение с действующими коммуникациями.

Трасса отбивается лазерным уровнем или отбивочным шнуром. Размечаются места крепления кронштейнов (с учётом проектных расстояний между опорами), проходок через стены и перекрытия, компенсационных петель. В несущих конструкциях сверлятся отверстия для дюбелей кронштейнов — Ø6–10 мм перфоратором. В стенах для скрытой прокладки штробятся каналы штроборезом или углошлифовальной машиной с пылесосом.

Стальные трубы режут труборезом или болгаркой с зачисткой торца напильником и снятием фаски. Медные — труборезом (не пилой — заусенцы засоряют систему). PP-R — ножницами-труборезом, торец перпендикулярен оси. Гнутьё стали — трубогибом холодным или горячим способом, радиус — не менее 3,5×Dнар. Медь — пружинным трубогибом или горелкой с отжигом. Металлопластик гнут вручную с пружиной-вставкой, минимальный радиус — 5×Dнар.

Сталь: сварка ручная дуговая (ГОСТ 16037) или МИГ/МАГ — для магистралей Ду25 и выше; резьбовые соединения на льне и герметике — для Ду15–20 в жилых помещениях. Медь: капиллярная пайка твёрдым припоем (t = 650–800°C, L-Ag15P, ГОСТ Р ИСО 3677) или мягким (t = 230–250°C, Sn97Cu3). PP-R: стыковая сварка враструб при 260°C, выдержка в шаблоне — 30–60 с. Металлопластик, PE-X: пресс-фитинги инструментом Viega Pressgun, Ridgid — без пайки и огня.

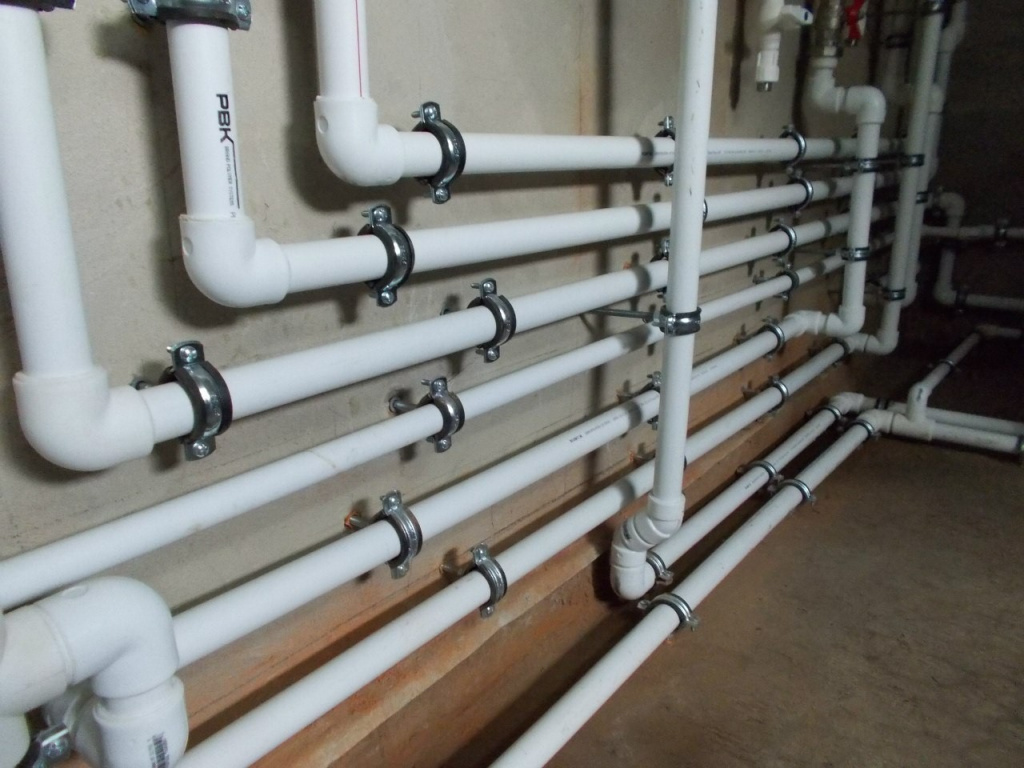

Трубы крепятся к конструкциям через кронштейны с хомутами и виброгасящими резиновыми вкладышами — для снижения структурного шума. Неподвижные опоры устанавливают до компенсационных петель с обеих сторон. Запорная арматура монтируется в доступных местах — в шахтах с ревизионными люками, в подсобных помещениях. Краны на ответвлениях — ось в горизонтальной плоскости, рукоятка — вдоль трубы в открытом положении.

Смонтированный трубопровод заполняют водой и создают пробное давление Pпр = 1,5 × Pраб, но не менее 0,6 МПа (СП 60.13330.2020 п.6.5). Выдержка — 10 минут для внутренних сетей, 30 минут для скрытых (в штробах и под стяжкой). Падение давления на манометре более 0,02 МПа за время испытания — основание для поиска и устранения течи. Результат оформляется актом гидравлического испытания по форме приложения Б к СП 60.13330.2020.

После успешной опрессовки трубопроводы в штробах, под стяжкой и в неотапливаемых зонах изолируют теплоизоляционными матами или трубчатой изоляцией. Скрытая прокладка оформляется актом освидетельствования скрытых работ по ГОСТ Р 55614 — без этого документа закрывать трубы отделкой нельзя. К акту прилагают исполнительную схему трассы с указанием координат труб в конструкции — для безопасных будущих работ.

Инженер осматривает объект: фиксирует точки подключения, конструкцию стен и перекрытий, наличие действующих коммуникаций. Определяет оптимальный материал труб и схему прокладки — открытую или скрытую. Уточняет ограничения: несущие конструкции, пожарные отсеки, требования по шуму.

Составляется аксонометрическая схема трубопровода с обозначением диаметров, уклонов, арматуры и компенсаторов. Рассчитывается спецификация материалов. Коммерческое предложение — с позиционным сметным расчётом: материалы и работы раздельно. Срок подготовки — 1–3 рабочих дня.

Закупка труб, фитингов и арматуры у сертифицированных поставщиков. Входной контроль: соответствие диаметров и классов давления проекту, целостность упаковки. Разметка трассы на объекте, штробирование и сверление проходок. Установка закладных гильз в местах прохода через стены и перекрытия.

Установка кронштейнов и опор, сборка и соединение труб (сварка / пайка / пресс-фитинги в зависимости от материала), монтаж запорно-регулирующей арматуры. Соблюдение проектных уклонов контролируется лазерным уровнем в процессе монтажа. Одновременно устанавливаются компенсаторы и неподвижные опоры.

Гидравлическое испытание под давлением 1,5× рабочего, выдержка не менее 10 минут (для скрытых участков — 30 минут). При обнаружении течей — немедленное устранение без осушения всей системы. Повторная опрессовка после каждого вмешательства. Только после подтверждения герметичности разрешается нанесение изоляции и закрытие штроб.

Нанесение тепловой изоляции на участки в неотапливаемых зонах. Заполнение акта гидравлического испытания и акта освидетельствования скрытых работ. Передача заказчику исполнительной схемы трассы. Инструктаж по эксплуатации запорной арматуры и правилам сезонного запуска системы.

3 критические ошибки при прокладке трубопроводов

Полипропиленовая труба Ø25 длиной 5 м при нагреве с 20°C до 70°C удлиняется на 37 мм. Если трасса проложена прямым участком между двумя жёсткими опорами без компенсационной петли — труба выгибается, отрывает кронштейны от стены или деформирует соединения. Признак в эксплуатации: характерные щелчки и стуки при нагреве. Решение: П-образные петли высотой не менее 150 мм на каждые 1,5–2 м прямого участка, неподвижные опоры с обеих сторон петли.

Горизонтальные участки трубопровода без уклона или с обратным уклоном накапливают воздух в верхних точках и не обеспечивают самослив при отключении. Воздушные пробки создают гидравлический шум (характерное «журчание» в трубах), снижают расход теплоносителя в контуре, а в системах ГВС — приводят к гидроударам при открытии крана. Норма: уклон не менее 0,002 (2 мм на 1 м) в сторону воздухоотводчика для горизонтальных трасс отопления и ГВС.

Трубы в штробах и под стяжкой нередко закрывают сразу после монтажа — ради ускорения работ. Течь, возникшая через несколько месяцев в скрытом соединении, потребует вскрытия плитки, стяжки или штукатурки. Стоимость устранения — в 10–30 раз выше стоимости своевременной опрессовки. Требование СП 60.13330.2020 однозначно: скрытые трубопроводы испытывают под давлением и оформляют актом до закрытия конструкцией.
