Обустройство дымохода

Двустенный сэндвич с минеральной изоляцией 25–50 мм (нержавейка AISI 304/316 снаружи и внутри), одностенная нержавеющая труба, керамический блок Schiedel или традиционный кирпичный канал. Диаметр — DN80–DN500, подбирается под мощность и тип отопительного прибора.

Тройник с патрубком слива конденсата и гидрозатвором, устанавливается в нижней точке дымохода. Обязателен для конденсационных газовых котлов, где кислый конденсат (pH 3–4) образуется постоянно и должен отводиться, а не стекать обратно в котёл.

Металлический короб с базальтовой минеральной изоляцией в местах прохода через перекрытия и кровлю. Обеспечивает нормативное расстояние от горячей поверхности дымохода до деревянных балок и стропил — не менее 130 мм с учётом изоляции.

Защитный зонт от осадков и обратной тяги при ветре, сетка-искрогаситель для дровяных каминов и печей (снижает риск возгорания кровли от искр), флюгарка-дымник для усиления тяги в безветренную погоду.

Настенные кронштейны с шагом не более 2 м, хомуты соединения секций, растяжки (ванты) для участков выше 1,5 м над кровлей — защита от ветровых нагрузок и опрокидывания дымохода.

Дроссельная заслонка (шибер) для печей и каминов, стабилизатор разрежения для котлов на жидком топливе. Подмешивает воздух в канал, выравнивая тягу при изменении атмосферного давления и силы ветра.

Диаметр подбирается под тепловую мощность и тип топлива отопительного прибора, с учётом сопротивления поворотов и горизонтальных участков. Высота определяется требуемым разрежением (тягой) и нормативным превышением над коньком кровли по СП 7.13130.2013.

Сэндвич-дымоход — для большинства печей, каминов и котлов; керамический блок — для каминов с высокой и продолжительной температурой; коаксиальная схема с забором воздуха снаружи — для конденсационных газовых котлов настенного типа.

Установка тройника с ревизией для прочистки и конденсатоотводчиком, подключение к патрубку котла, печи или камина переходным элементом строго соответствующего диаметра — без сужения сечения относительно выходного патрубка прибора.

На каждом перекрытии устраивается проходной узел с минеральной изоляцией, обеспечивающий расстояние от горячей поверхности до деревянных конструкций не менее 130 мм. Секции дымохода фиксируются кронштейнами с шагом не более 2 м.

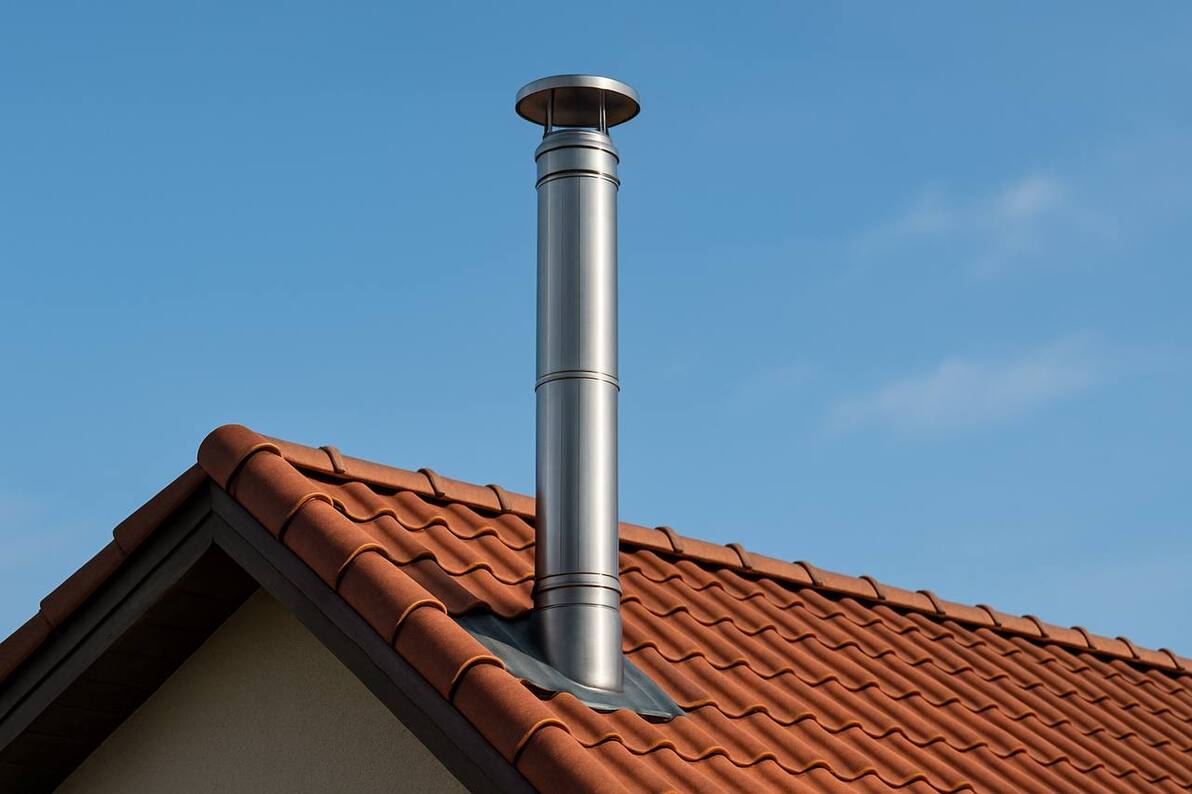

Установка кровельного проходного узла с гидроизоляционным фартуком — мастер-флэш для металлочерепицы и профлиста, эластичный фартук-«юбка» для мягкой и плоской кровли. Герметизация стыка исключает протечки в месте прохода трубы.

Надстройка дымохода над кровлей до расчётной высоты, установка растяжек (вант) для участков выше 1,5 м — три расчалки под 120° друг к другу. Монтаж оголовка: зонта, искрогасителя или флюгарки в зависимости от типа прибора.

Контрольный замер разрежения анемометром или дымовая проба при работающем приборе. Результаты фиксируются в протоколе, заказчику передаются инструкции по эксплуатации, периодичности чистки и контролю узлов прохода.

Специалист определяет тип отопительного прибора, его мощность и диаметр патрубка, трассу прохождения через этажи и кровлю, тип кровельного покрытия и материал перекрытий.

Расчёт диаметра и высоты по тепловой мощности и аэродинамическому сопротивлению трассы. Подбор комплекта Schiedel, Craft, «Везувий» с учётом температурного класса и требуемой высоты над коньком.

Заказ секций, проходных узлов и крепежа у официального дилера. Срок поставки — 2–7 рабочих дней для типовых диаметров, до 3 недель для нестандартных и керамических систем под заказ.

Установка нижнего узла с ревизией и конденсатоотводчиком, прокладка через этажи с устройством противопожарной разделки на каждом перекрытии.

Установка кровельного узла с гидроизоляционным фартуком, надстройка до расчётной высоты, крепление растяжками, монтаж оголовка.

Контрольный замер разрежения при работающем приборе, оформление протокола, инструктаж заказчика по периодичности чистки и контролю состояния узлов прохода.

3 критические ошибки при обустройстве дымохода

Дымоход подключают трубой меньшего диаметра, чем выходной патрубок котла или печи — например, чтобы «не портить» интерьер крупной трубой. Сопротивление канала резко возрастает, тяга падает, и продукты горения частично выбрасываются в помещение вместо удаления наружу.

Дымоход проходит через деревянное перекрытие или кровельный стропильный каркас без проходного узла с минеральной изоляцией. Расстояние до сгораемых конструкций оказывается меньше нормативных 130 мм, а в местах плотного контакта с деревом со временем происходит тление и возгорание конструкции.

Дымоход выводят на минимально возможную высоту, не учитывая удалённость от конька и зону ветрового подпора от соседних построек или скатов крыши. При определённых направлениях ветра возникает обратная тяга — дым задувается обратно в помещение через прибор.
