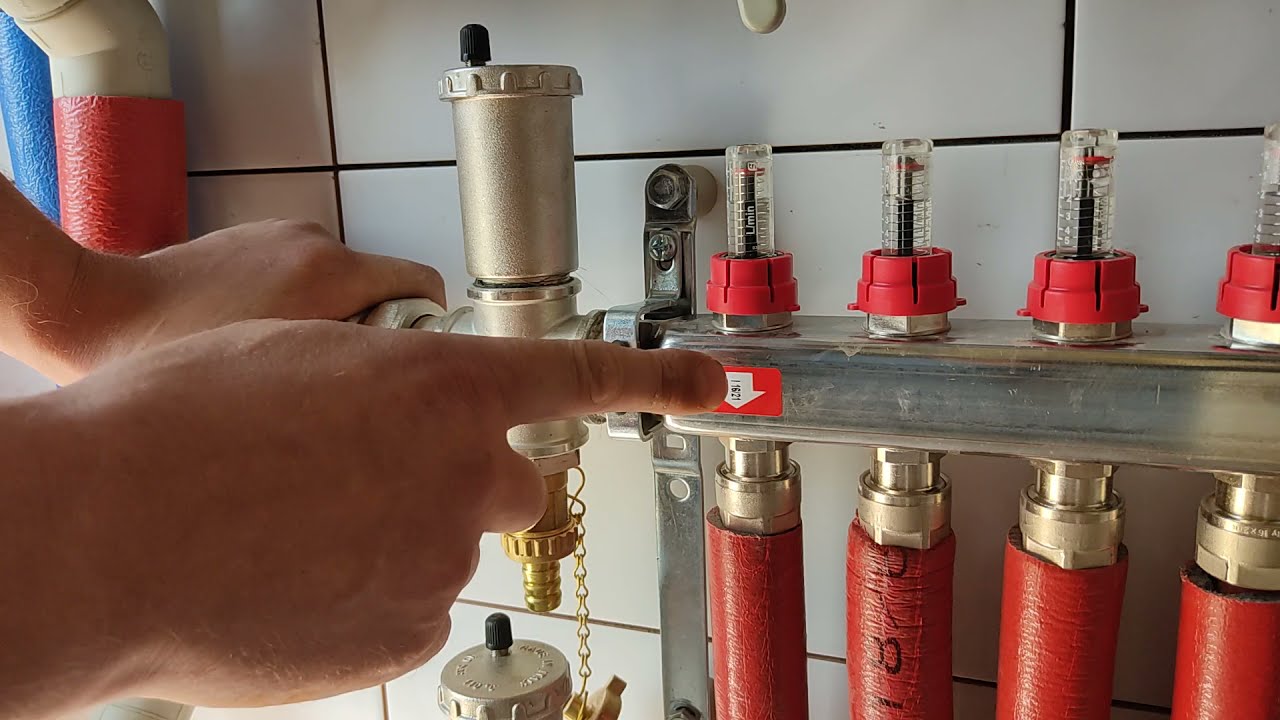

Настройка расходомера

Прозрачная колба из поликарбоната или акрила с нанесёнными делениями 0,5–5 л/мин. Поплавок (поплавковый индикатор) — нержавеющая сталь или полиамид. Корпус накручивается на коллекторную гайку G3/4″. Бренды: Valtec VT.504, Giacomini R557, Rehau 160710. Верхняя крышка — с регулировочным вентилем и стопорным кольцом.

Встроен в верхнюю часть расходомера или выполнен отдельным устройством (балансировочный клапан). Регулирует проходное сечение в диапазоне «полностью закрыт — полностью открыт». Тип — игольчатый или конусный. Фиксация положения — пластиковый стопор или контргайка. У Valtec VT.504 — отдельная крышка-заглушка для блокировки несанкционированного изменения настройки.

Латунная или нержавеющая труба Ø1″ с отводами G3/4″ на каждый контур. Расходомеры монтируются на гребёнке подачи, балансировочные клапаны (или термостатические вставки) — на гребёнке обратки. Расстояние между отводами — 50 мм (стандарт EN 1264). Крепление на кронштейны к стене или в шкаф-коллекторный ящик.

Термостатические головки RTL (Danfoss, Oventrop) ограничивают температуру обратки и защищают от перегрева. Сервоприводы (Valtec, Salus) подключаются к комнатным термостатам и открывают/закрывают контур по сигналу. Питание сервоприводов — 24 В или 230 В. Резьба для установки — M30×1,5 (евростандарт).

Полнопроходные шаровые краны Ø1″ на входе/выходе коллектора обеспечивают аварийное отключение без слива всей системы. Дренажный кран (Ø1/2″) в нижней точке — для промывки и слива. Автоматический воздухоотводчик Caleffi 502 или Flamco — в верхней точке коллектора подачи. Манометр 0–4 бар — обязателен для контроля давления в коллекторе.

Трёхходовой смесительный клапан (Esbe, Honeywell) + насос подмешивает котловую воду к обратке, снижая температуру подачи до 35–55°C для тёплого пола. Настройка расходомеров выполняется после выхода смесительного узла на рабочий режим. Байпас диаметром 15–20 мм — обязателен для защиты насоса при закрытых контурах.

До начала балансировки необходимо иметь расчётные значения расхода для каждого контура тёплого пола — в л/мин. Расход определяется по формуле: Q = P / (c × ρ × Δt), где P — тепловая мощность контура (Вт), c — теплоёмкость воды (4 187 Дж/(кг·°C)), ρ — плотность (кг/л), Δt — разница температур подачи и обратки (°C). При Δt = 10°C и мощности 500 Вт расход составляет около 0,72 л/мин.

Перед настройкой расходомеров система должна быть смонтирована, промыта и опрессована. Промывку выполняют водой или раствором антифриза при полностью открытых клапанах — для удаления монтажного мусора. Опрессовка — 1,5× рабочего давления, не менее 6 бар, выдержка 30 минут (СП 60.13330.2020 п.6.5). Расходомеры настраивают только на заполненной и вентилированной системе без воздушных пробок.

Все расходомеры полностью открывают (вентиль вывернуть против часовой стрелки до упора). Насос включают и выводят на рабочую скорость — ступень II или III в зависимости от суммарного расхода. Воздухоотводчики оставляют открытыми до полного выхода воздуха (пузырьки исчезают из прозрачных колб ротаметров). Температуру подачи устанавливают в рабочем режиме смесительного узла.

Начинают с самого длинного (гидравлически наиболее нагруженного) контура — его расходомер оставляют полностью открытым или прикрывают минимально. Затем прикрывают вентили более коротких контуров до получения расчётного расхода по шкале ротаметра. Подстройку ведут поочерёдно — после каждого изменения показания других ротаметров смещаются, поэтому цикл повторяют 2–3 раза до стабилизации.

Через 20–30 минут после выхода системы на режим измеряют температуры подачи и обратки каждого контура контактным термометром или пирометром на трубах у коллектора. Целевой перепад Δt = 5–10°C. Если Δt меньше 5°C — расход завышен, вентиль прикрыть. Если Δt больше 10°C — расход занижен, вентиль приоткрыть. Показания ротаметра сверяют с расчётом и при расхождении более ±0,5 л/мин корректируют.

После балансировки контуров суммируют фактические расходы по всем ротаметрам и проверяют, находится ли насос на рабочей точке напорно-расходной характеристики. Если насос работает на ступени III, а давление избыточно (ротаметры приходится сильно прикрывать) — переключают на ступень II. Циркуляционные насосы с автонастройкой (Grundfos Alpha, Wilo Stratos) выставляют на режим Δp-c (постоянный перепад давления).

После выхода на расчётный режим положение каждого регулировочного вентиля фиксируют стопорным кольцом или пломбировочной крышкой (Valtec VT.504 — штатная заглушка из комплекта). Составляют протокол балансировки: контур, длина, расчётный расход, фактический расход, Δt. Документ прикладывают к исполнительной документации. Заказчика инструктируют о недопустимости самостоятельного изменения положения вентилей.

Специалист запрашивает проект системы тёплого пола или самостоятельно собирает исходные данные: длины контуров, мощности зон, параметры теплоносителя. На основании этих данных составляются расчётные расходы по каждому контуру — таблица, с которой работает балансировщик.

До балансировки инженер проверяет правильность монтажа: наличие воздухоотводчика, дренажного крана, манометра, балансировочных клапанов на обратке. Оценивает исправность насоса и смесительного узла. При обнаружении дефектов монтажа — составляется перечень замечаний для устранения перед пуском.

Систему заполняют теплоносителем через дренажный кран снизу вверх при открытых воздухоотводчиках. После заполнения включают насос и дают проработать 10–15 минут с открытыми вентилями — воздух выходит через автоматические воздухоотводчики. Процедуру повторяют до полного исчезновения пузырей в прозрачных колбах ротаметров.

Поочерёдная регулировка вентилей расходомеров — от длинного контура к коротким. Несколько итераций до стабилизации показаний. Промежуточный контроль: показания ротаметра совпадают с расчётным расходом ±0,5 л/мин. При наличии сервоприводов — балансировку выполняют при полностью открытых клапанах (сервоприводы снять или зафиксировать в открытом положении).

Через 20–40 минут стабильной работы контактным термометром замеряют Δt подача/обратка по каждому контуру. Значения фиксируют в таблицу. При отклонении Δt от расчётного диапазона 5–10°C — корректируют расход и повторяют замер. Этот шаг позволяет выявить скрытые дефекты: защемлённые трубы, завоздушенные петли, ошибки в длинах контуров.

Положения вентилей фиксируют штатными стопорами или пломбировочными крышками. Составляют протокол балансировки. Заказчика инструктируют по правилам эксплуатации: не трогать фиксаторы, алгоритм сезонного запуска системы, признаки разбалансировки (неравномерный прогрев полов по комнатам).

3 критические ошибки при настройке расходомера тёплого пола

Выставлять одинаковый расход на всех контурах — распространённая ошибка. Контур длиной 30 м и контур длиной 100 м имеют разные тепловые мощности и разное гидравлическое сопротивление: им нужен принципиально разный расход теплоносителя. Без расчётных значений балансировщик лишь угадывает — одни зоны перетоплены, другие не добирают мощности. Правильный путь: расчёт расходов по формуле Q = P / (c × ρ × Δt) для каждого контура до начала работы.

Поплавок ротаметра показывает расход корректно только в полностью заполненной, дегазированной системе без пузырей. Воздушная пробка в петле создаёт ложный расход: поплавок поднимается выше реального значения. Балансировщик закрывает вентиль, считая расход завышенным, хотя в петле почти нет реального потока. Итог — после выхода воздуха контур оказывается полностью перекрыт. Всегда удаляйте воздух до начала балансировки.

Если в момент балансировки комнатный термостат закрыл сервопривод одного из контуров — расход через этот контур равен нулю, а давление перераспределяется в другие петли. Показания ротаметров всех открытых контуров завышаются. Балансировщик прикрывает их вентили — после открытия закрытого контура вся система оказывается разбалансирована. Правило: перед балансировкой все сервоприводы снять или зафиксировать в открытом положении вручную.
