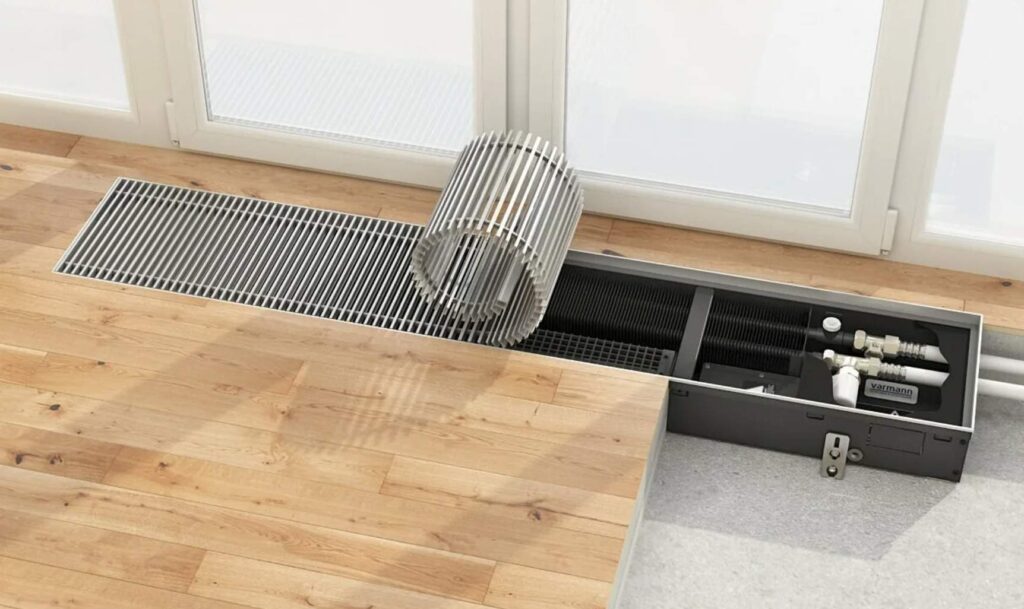

Монтаж внутрипольных конвекторов

Оцинкованная сталь 0,7–1,0 мм или нержавейка AISI 304 для влажных зон. Встраивается в нишу пола до заливки стяжки. Высота: 70, 90, 110, 140, 170, 200 мм — по каталогу Varmann, Techno, Minib. Внутри — теплоизоляция из пенополистирола ПСБ-С-25 (снижает тепловые потери в перекрытие на 30–40%).

Медная труба Ø15–22 мм + алюминиевые рёбра с шагом 2,5–5 мм. Рабочее давление — до 1,0 МПа, Tmax = 120°C. Однорядные (H-серии) и двухрядные (D-серии) исполнения. Двухрядные дают прирост мощности 60–80% при той же длине секции.

Устанавливается под теплообменником. Мощность 4–18 Вт, питание 230 В / 24 В DC. Скорость — 3 фиксированных ступени или плавная регулировка (0–10 В). Производители: ebm-papst (Германия), Ziehl-Abegg, Spal. Увеличивает мощность конвектора в 2,5–4 раза по сравнению с естественной конвекцией.

Алюминий (анодированный, порошковое покрытие RAL), нержавеющая сталь AISI 304, дерево (дуб, венге, орех) или стекло. Нагрузка на решётку — до 200 кг/м² (класс Т/В по EN 1433 для зон прохода). Ширина: 180–350 мм. Крепление: скрытое на защёлках или винтовое.

Боковое или торцевое подключение Ø3/4″ или Ø1″ (внутренняя резьба). Термостатический клапан (Danfoss RA-N, Oventrop), балансировочный вентиль, автоматический воздухоотводчик Caleffi 502 — обязательны по СП 60.13330.2020 п.6.5.3. Гибкая подводка — нержавеющий гофрошланг DN15/20 в термоизоляции.

Встроенный или выносной комнатный термостат (Siemens RDE10, Honeywell T6360, Danfoss CF-MC). Управление скоростью вентилятора — через KNX, Modbus RTU, 0–10 В или ИК-пульт. Интеграция в систему «умного дома» (Crestron, Loxone, Wiser).

Теплотехнический расчёт по ГОСТ Р 56501 и EN 442-2: определяется тепловая нагрузка на погонный метр конвектора. Учитываются параметры теплоносителя (T подачи / обратки, расход л/ч), высота помещения, площадь остекления. При Δt=50°C (подача 70°C / возврат 50°C) типовая мощность: 800–1 200 Вт/м (без вентилятора) и 2 000–3 500 Вт/м (с вентилятором).

Нишу вырезают алмазным кругом (болгарка) или штроборезом в стяжке или монолитном перекрытии. Размер ниши = размер кессона + 10 мм с каждой стороны. Глубина — по высоте короба плюс уровень чистового пола (ламинат, паркет, плитка). Армирование перекрытия вокруг ниши — обязательно при Ø проёма от 200 мм (СП 52-101-2003).

Кессон устанавливается в нишу с регулируемыми по высоте ножками (±25 мм). Горизонтальность выверяется лазерным уровнем — допуск ±1 мм/м. Верхний торец кессона должен совпадать с уровнем чистового пола с учётом толщины напольного покрытия. Корпус фиксируется анкерными болтами или цементным раствором М150.

Трубы подводятся в нишу снизу или с торца через технологические отверстия в кессоне. Материал — медь, металлопластик или PE-RT. Уклон подводящих труб — не менее 0,002 для самоудаления воздуха. Термостатический клапан Danfoss RA-N15 монтируется на подаче, автоотводчик воздуха Caleffi 502 — в верхней точке теплообменника.

Питание вентилятора — 230 В/50 Гц или 24 В DC, линия защищается автоматом 6А (на одну группу конвекторов). Кабель ВВГнг-LS 2×1,5 мм² прокладывается в гофре ПВХ. Управляющий сигнал 0–10 В для регулировки скорости прокладывается отдельно от силовых цепей (МКЭШ 2×0,5 мм²). Степень защиты вентилятора — IP44, для ванных комнат — IP54.

Система заполняется теплоносителем, воздух стравливается через воздухоотводчики. Опрессовка контура — 1,5× рабочего давления, выдержка 30 минут (СП 60.13330.2020). Первый пуск: Тподачи поднимается постепенно от 40 до рабочей температуры — предотвращает термоудар по паяным соединениям теплообменника.

Финишное напольное покрытие (ламинат, паркет, плитка) укладывается вплотную к рамке кессона. Зазор между краем покрытия и рамкой — не более 1 мм. Декоративная решётка устанавливается в последнюю очередь: снимается для проведения чистовых работ и защищает конвектор от строительного мусора с момента финальной сдачи.

Специалист замеряет площадь остекления, глубину перекрытия, параметры системы отопления. Определяет необходимую мощность, длину и тип конвекторов. Согласовывает позицию ниш с проектом интерьера.

Теплотехнический расчёт по EN 442-2 и подбор конвекторов из каталогов Varmann, Techno, Jaga, Minib. Расчёт комплектации: тип решётки, цвет, наличие вентилятора, термостат. КП с позиционным сметным расчётом.

Заказ у официального дилера или поставщика. Срок — 3–14 рабочих дней (складские позиции) или 4–8 недель (нестандартные размеры и RAL-покрытия на заказ). Входной контроль: комплектность, целостность теплообменника, соответствие размеров проекту.

Вырезание ниш, установка кессонов, прокладка трубопровода и электрики. Этот этап выполняется до укладки финишного напольного покрытия. Монтаж совмещается с черновыми строительными работами.

Гидравлическое испытание смонтированного контура под пробным давлением 1,5× рабочего. Выдержка — 30 минут. Устранение выявленных дефектов до заливки стяжки или укладки покрытия.

Установка решёток после укладки напольного покрытия. Балансировка системы (настройка клапанов). Запуск вентиляторов, проверка работы термостатов и автоматики. Инструктаж заказчика по обслуживанию и чистке теплообменников.

3 критические ошибки при монтаже внутрипольных конвекторов

Кессон устанавливается без учёта толщины финишного покрытия (ламинат 8–12 мм, паркет 18–22 мм, плитка 10–15 мм + клей 5–8 мм). Итог — решётка торчит на 10–20 мм выше уровня пола, что создаёт препятствие и нарушает декоративный эффект. Верхний торец кессона должен быть заглублён ровно на толщину покрытия относительно уровня чернового пола.

Внутрипольный конвектор — нижняя точка системы и воздушный карман одновременно. Без автоматического воздухоотводчика Caleffi 502 или Honeywell AN в верхней точке теплообменника воздушная пробка блокирует циркуляцию: прибор не греет даже при рабочем давлении и температуре. Это наиболее частая причина обращений после ввода системы в эксплуатацию.

Попытка врезать нишу в готовый паркет или плитку неизбежно даёт сколы и трещины по кромке — даже при работе алмазным диском. Технологически правильная последовательность: кессон монтируется на этапе черновых работ, труба подводится до стяжки или до укладки покрытия, решётка ставится самой последней. Переделка — полный демонтаж покрытия в зоне конвектора.
