Автоматизация системы отопления

Цифровой блок управления — VALTEC VT.K200.M, VT.K300, ZONT H-1, Ksital, Segnetics. Анализирует температуру наружного воздуха, подачи и обратки, по заданной отопительной кривой вычисляет уставку и управляет насосом и сервоприводом смесительного узла. Память хранит до 10–15 готовых графиков регулирования под разные типы систем.

Наружный датчик — на северном фасаде, без прямого солнца. Погружные или накладные датчики подачи/обратки (NTC 10 кОм) — на трубопроводе контура. Комнатные термостаты — проводные или беспроводные (433 МГц / Bluetooth), для индивидуального учёта температуры в помещениях.

Исполнительный механизм на смесительном узле — Danfoss, Esbe, VALTEC. Питание 230 В, время полного хода 60–140 секунд, угол поворота 90°. По сигналу контроллера дозирует подачу горячего теплоносителя из котла в контур, поддерживая температуру по графику.

ZONT, Ksital, Ariston Net и аналоги. Подключается к клеммам управления котла, работает через SIM-карту или домашний Wi-Fi. Передаёт показания температуры, давления, кодов ошибок в приложение на смартфоне; принимает команды на изменение режима, включение/отключение контуров.

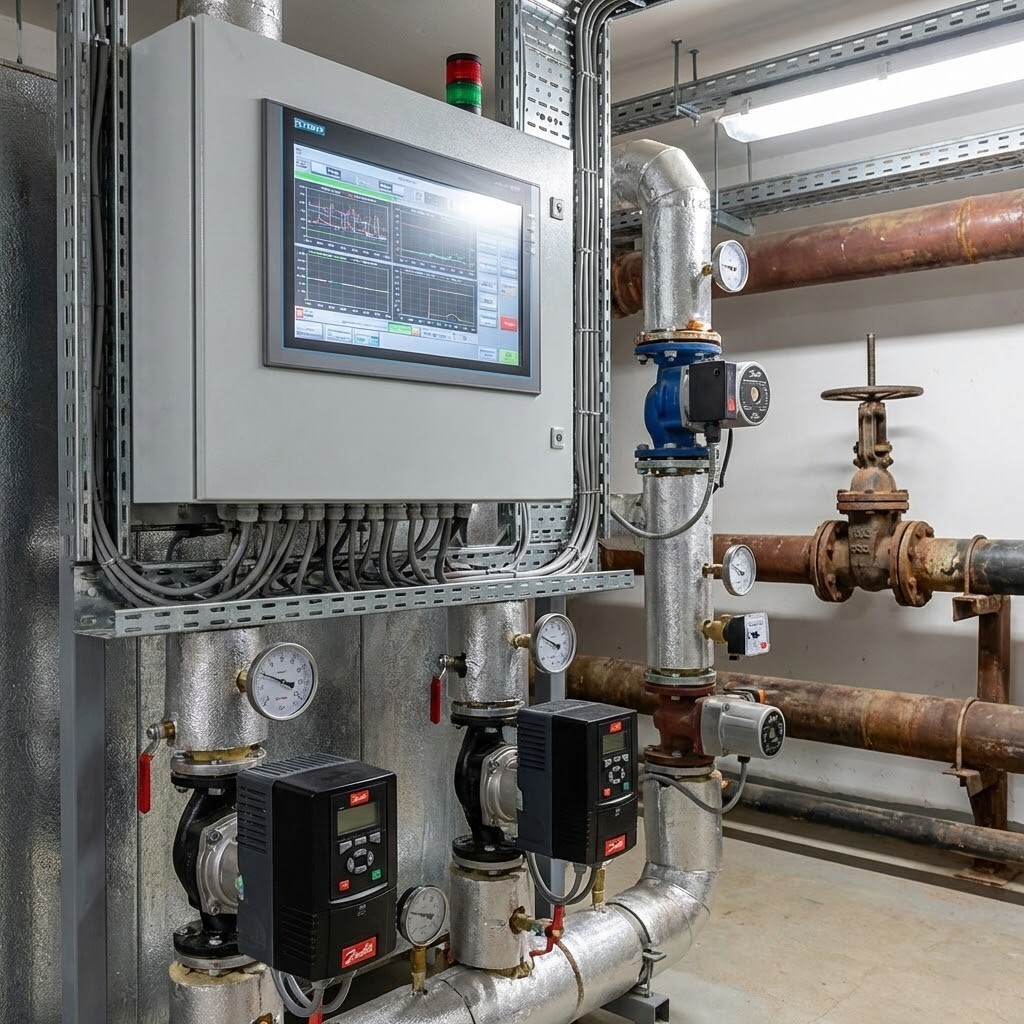

Металлический или пластиковый шкаф со степенью защиты IP54–IP65. Внутри — контроллер на DIN-рейке, автоматические выключатели (6–16А), клеммные блоки, блок питания 24В DC. Монтируется в котельной или тепловом узле согласно ПУЭ-7, гл. 7.1.

Датчики протечки воды, падения давления в контуре, перегрева, пропадания напряжения 220В. При срабатывании автоматика переводит систему в безопасный режим (отключение насоса, перекрытие подачи) и одновременно отправляет SMS-уведомление и push-сигнал ответственному лицу.

Анализ существующей или проектируемой схемы отопления/водоснабжения: количество контуров, тип котла, наличие тёплого пола. Подбор контроллера и графика регулирования под конкретные теплопотери здания и тип отопительных приборов (радиаторы, тёплый пол, конвекторы).

Установка шкафа в котельной или тепловом узле на стену или DIN-рейку. Внутри размещаются контроллер, автоматические выключатели, клеммные блоки и блок питания. Степень защиты корпуса — не ниже IP54 для влажных помещений.

Наружный датчик крепится на северном или северо-западном фасаде, на высоте 2,5–3 м, вне зоны прямого солнца и вентиляционных выбросов. Погружные датчики подачи/обратки устанавливаются в гильзы на трубопроводе; комнатные термостаты — на высоте 1,2–1,5 м от пола, вдали от радиаторов и сквозняков.

Сервопривод монтируется на шток трёхходового или балансировочного клапана смесительного узла. Проверяется направление вращения и соответствие управляющему сигналу (0–10В, 3-точечный или ШИМ). Циркуляционные насосы подключаются через контактор или встроенное реле контроллера.

Силовые линии (230В) прокладываются кабелем ВВГнг-LS 3×1,5 мм² в гофре или кабель-канале, отдельно от слаботочных. Сигнальные линии датчиков — экранированным кабелем МКЭШ или КИПЭВС, минимальное сближение с силовыми линиями — 300 мм для исключения наводок.

В контроллере задаётся график регулирования: соответствие температуры подачи температуре наружного воздуха для конкретного типа отопительных приборов. Программируются недельные режимы, сценарии «эконом» при отсутствии жильцов, аварийные уставки отключения насоса.

Установка SIM-карты или подключение к Wi-Fi, регистрация в личном кабинете и мобильном приложении. Тестовая имитация аварийных ситуаций (отключение питания, падение давления) для проверки корректности уведомлений. Инструктаж собственника по управлению через приложение.

Специалист осматривает существующую схему отопления/водоснабжения, определяет количество контуров, тип котла и насосного оборудования. Уточняет задачи: экономия, удалённый контроль, защита от аварий.

Подбор контроллера и комплектующих из линеек VALTEC, ZONT, Ksital, Danfoss с учётом числа контуров и совместимости с моделью котла. КП с детализацией: оборудование, расходники, монтаж, настройка.

Заказ у официального дилера. Срок поставки — 1–7 рабочих дней для складских позиций, до 3 недель для специфичных моделей контроллеров. Входной контроль комплектности и совместимости с проектом.

Установка щита автоматики, датчиков, сервоприводов, прокладка силовых и сигнальных кабельных линий. При необходимости — совмещение с обвязкой котла или коллектора в рамках одного визита бригады.

Подача питания, проверка работы датчиков и сервоприводов, ввод параметров отопительной кривой. Тестовый цикл нагрева/охлаждения для контроля корректности реакции системы.

Регистрация в приложении, настройка SMS/push-уведомлений об авариях. Инструктаж собственника по управлению режимами и считыванию показаний. Передача документации на оборудование.

3 критические ошибки при автоматизации систем отопления

Если датчик температуры наружного воздуха попадает под прямые солнечные лучи, он показывает завышенные значения днём, контроллер ошибочно снижает температуру теплоносителя, и в доме становится холодно. Датчик нужно монтировать на северном или северо-западном фасаде, на высоте 2,5–3 м, вдали от окон, вентиляционных решёток и козырьков.

Радиаторная система рассчитана на температуру подачи 50–80°C, а тёплый пол — на 35–45°C по нормам СП 60.13330.2020. Если контроллер управляет обоими контурами по одной кривой, пол либо перегревается, либо радиаторы не дают нужной мощности. Для каждого контура нужен отдельный смесительный узел со своим сервоприводом и собственной отопительной кривой.

Прокладка слаботочного сигнального кабеля датчиков вплотную к силовой линии 230В создаёт электромагнитные наводки — контроллер получает искажённые показания температуры и принимает неверные решения. Минимальное расстояние между силовыми и сигнальными трассами — 300 мм, при пересечении — только под прямым углом.
